UDP LAN設定を使用してRouting Serviceを開始する
UDP LAN設定でRouting Serviceを開始するには、以下のコマンドを入力します：
scripts\StartRouterUDPLAN.bat Router1
scripts\StartRouterUDPLAN.bat Router2
サンプル出力
XMLファイルを変更して、すべてのアプリケーションを開始したら、この出力と同様の出力が表示されるはずです。温度データが32〜100度の範囲内にある場合はRouting Serviceによってフィルタリングされるため、即時出力が表示されない場合があることに注意してください。XMLファイルのフィルタリングの設定を変更してコンテンツフィルタリングを無効にするか、フィルタ値を変更することができます。
DataReader "AlarmReader" received sample 3 on Topic "Alarm" sent at 1373936124.699991 s
appID: 234
alarmType: TOO_COLD
alarmLevel: WARNING
DataReader "TemperatureReader" received sample 16 on Topic "Temperature" sent at 1373936125.699991 s
appID: 234
value: 30.000000
DataReader "TemperatureReader" received sample 17 on Topic "Temperature" sent at 1373936126.699991 s
appID: 234
value: 29.000000
DataReader "TemperatureReader" received sample 18 on Topic "Temperature" sent at 1373936127.699991 s
appID: 234
value: 28.000000
設定2でRouting Serviceを開始する：TCP LANの設定
注意： これらのファイルを実行する前に、正しいIPアドレスを含めるように、Routing-TCP-LAN.xml設定ファイルを編集する必要があります。2つのRouting Serviceインスタンスを実行しているため、Router1とRouter2の両方の設定セクションで設定を変更する必要があります。
<!-- CHANGE THIS TO THE MACHINE YOU WANT TO CONTACT -->
<!-- NOTE: do not change the port unless you change -->
<!-- the server_bind_port the OTHER configuration -->
<!-- specifies -->
<element>tcpv4_lan://10.211.55.3:9401</element>
ミドルウェアによって開かれているポートを変更する必要がある場合、ここで変更を行うことができますが、 もうひとつのRouting Serviceの設定を一致させるように更新する必要があります。
<!-- Change this to the local port you want to use -->
<!-- If you change this, you must change the initial -->
<!-- peers of the OTHER Routing Service configuration -->
<element>
<name>dds.transport.TCPv4.tcp1.server_bind_port</name>
<value>9400</value>
</element>
XMLを編集したら、Routing Serviceの各インスタンスを開始するバッチファイルを実行します：
scripts\StartRouterTCPLAN.bat Router1
scripts\StartRouterTCPLAN.bat Router2
設定3でRouting Serviceを開始する：TCP WANの設定
注意： これらのファイルを実行する前に、正しいIPアドレスとパブリック ポートを含むように、Routing-TCP-WAN.xml設定ファイルを編集する必要があります。ネットワークがNATを使用している場合、RTI Routing Serviceによって使用されている内部ポートにパブリックポートのセットをマッピングするようにルータを設定する必要もあります。ルータの設定に関する追加情報は、以下の DomainParticipantsとWANの設定セクションで参照できます。
<initial_peers>
<!-- -->
<!-- CHANGE THIS TO THE MACHINE YOU WANT TO CONTACT -->
<!-- NOTE: Both the IP address and port MUST MATCH -->
<!-- the public address used by the other -->
<!-- configuration -->
<!-- -->
<element>tcpv4_wan://18.181.0.32:8500</element>
</initial_peers>
...
<!-- CHANGE THIS TO THE PUBLIC ADDRESS OF YOUR -->
<!-- LOCAL MACHINE. YOU WILL HAVE TO FORWARD A -->
<!-- PORT THROUGH YOUR FIREWALL/ROUTER TO MAP -->
<!-- FROM THIS PUBLIC PORT TO LOCAL PORT 9400 -->
<element>
<name>dds.transport.TCPv4.tcp1.public_address</name>
<value>18.181.0.31:8500</value>
</element>
<!-- Change this to the local port you -->
<!-- configure in your router/firewall -->
<element>
<name>dds.transport.TCPv4.tcp1.server_bind_port</name>
<value>9400</value>
</element>
XMLを編集したら、Routing Serviceの各インスタンスを開始するバッチファイルを実行します：
scripts\StartRouterTCPWAN.bat Router1
scripts\StartRouterTCPWAN.bat Router2
その他の重要点
3つのRTI Routing ServiceのXML設定ファイルはそれぞれ非常に似ています。ファイルはすべて、データストリームの通過が許可されているRouting Serviceが稼働するドメインの設定とそのデータ ストリームのQoSの設定を含みます。もっともシンプルな設定にはこれ以上の設定は含まれていません。より複雑な設定では、TCPトランスポートの情報も指定します。
これらの設定に3つの主要なコンポーネントがあることを覚えておく必要があります。
ルート設定
これら3つのサンプル設定はすべて、2つのRTI Connext DDSトピックが2つのRouting Serviceインスタンスを介して送信されることを示します。Routing Serviceは、すべてのトピックまたはトピックのサブセットのルートを設定できます。このケースでは、Routing Serviceは、タグを使用して、温度とアラームのトピックのみを送信するように明示的に設定されています。LAN内のその他のトピックは、WAN上でRouting Serviceを通じて送信されません。
<topic_route name="AlarmForward">
...
<!-- The DomainParticipant in domain 6 that uses UDP -->
<input participant="1">
<topic_name>Alarm</topic_name>
...
</input>
<!-- The DomainParticipant that uses TCP in domain 0 -->
<output>
<topic_name>Alarm</topic_name>
...
</output>
</topic_route>
トピックルートは一方向性です。そのため、WANを介してトピック データを両方向に送信したい場合、2つのトピックルートを作成する必要があります。前方と後方のトピックルートの唯一の違いは、入力に設定されているDomainParticipantです。
データモデルとQoSの考慮事項
状態データ
このサンプルで送信されているアラームデータは、状態データのパターンに従います。これが意味することは、このデータは常に変化していないこと、またネットワークに後でアクセスするあらゆるアプリケーションにとってデータが取得可能である必要があるということです。
TRouting Serviceは、TCPを使用してデータを送信します。その結果、トランスポートレベルでの信頼性が向上します。しかしデータの移動速度がRouting Serviceによって処理可能な範囲を超えている場合は、Routing Serviceでデータの上書きを防止できないことがあります。これはアラームの更新が急増した場合、Routing Serviceが対応できない可能性があることを意味します。さらに、最新のアラームデータは、オンラインになる新しいすべてのクラスタに送信される必要があります。この機能をサポートするには、アラームデータにおいてRELIABLEの信頼性とTRANSIENT_LOCALの耐久性を有効にするように設定する必要があります。
<datareader_qos name="StateDataReader">
...
<reliability>
<kind>RELIABLE_RELIABILITY_QOS</kind>
</reliability>
<durability>
<kind>TRANSIENT_LOCAL_DURABILITY_QOS</kind>
</durability>
<history>
<kind>KEEP_LAST_HISTORY_QOS</kind>
<depth>1</depth>
</history>
</datareader_qos>
<datawriter_qos name="StateDataWriter">
...
<reliability>
<kind>RELIABLE_RELIABILITY_QOS</kind>
</reliability>
<durability>
<kind>TRANSIENT_LOCAL_DURABILITY_QOS</kind>
</durability>
<history>
<kind>KEEP_LAST_HISTORY_QOS</kind>
<depth>1</depth>
</history>
</datawriter_qos>
周期的データ
温度トピックは周期的に送信されます。必然的に温度トピックの更新情報を取得し損なうことが考えられるため、Routing ServiceはBEST_EFFORTの信頼性を使用するように設定されています。TCPトランスポートは温度データがWANを介して2つのRouting Servicesk間で確実に送信されるようにしますが、Routing Serviceのキューで内部的に上書きされないという保証はありません。
<datareader_qos name="SensorDataReader">
<reliability>
<kind>BEST_EFFORT_RELIABILITY_QOS</kind>
</reliability>
</datareader_qos>
<datawriter_qos name="SensorDataWriter">
<reliability>
<kind>BEST_EFFORT_RELIABILITY_QOS</kind>
</reliability>
</datawriter_qos>
Reliability QoS（信頼性QoS）のほか、WANを介して周期的データが移動してはならない場合、データのコンテンツに基づいて、一部の周期的データをフィルタリングするオプションを選択できます。このオプションは、トピックルート内のタグを使用して設定できます。フィルタの文字列は、SQL文のWHERE句に似ています。このサンプルでは、フィールド「値」が100以上で32以下の場合のみ、WANを介して温度データを送信させる必要があります。
<content_filter>
<expression>value > 100 OR value < 32</expression>
</content_filter>

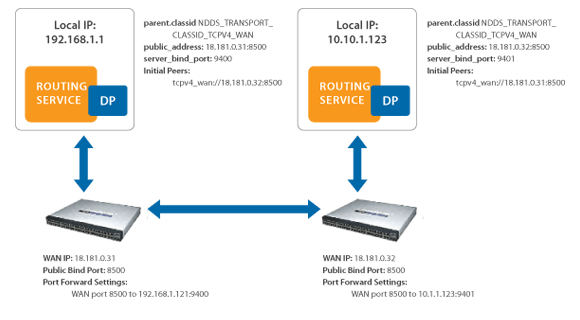

DomainParticipantsとWANの設定
WANを介して通信を行っているRouting Serviceの設定は、Routing-TCP-WAN.xmlファイルに含まれています。WANを介してデータを送信するのに必要な設定ファイルはこれだけです。このファイルには、WANのエッジのいずれかで実行している2つのRouting Serviceインスタンスのそれぞれに対する設定セクションが含まれています。
Routing Serviceインスタンスが使用すべき ドメイン と トランスポート を設定するには、Routing Serviceの各インスタンスに対して少なくとも2つのDomainParticipantsを設定する必要があります。 DomainParticipantsは、とタグを使用して設定されます。ここで以下を指定する必要があります：
- 各DomainParticipantで使用したいドメイン ID。
- 各DomainParticipantで使用したいトランスポート。
- 検出の開始時に各DomainParticipantが通信すべき最初のピア。
- 通信を開始するのにDomainParticipanが使用するTCP通信モード（対称または非対称）。（このサンプルでは対称通信のみについて説明しますが、 Routing Serviceユーザー マニュアルで非対称モードの詳細を参照できます）
次のステップ
ランタイムに設定を変更する
RTI Routing Serviceの設定は、Routing Serviceで使用されるフィルタの変更を含め、ランタイムに変更することができます。パラメータによっては、更新を行う前にRouting Serviceを無効にする必要がある場合や、最初にRouting Serviceを無効にする必要なしにランタイムに変更できる場合があります。最初にRouting Serviceを無効にする必要のない、コンテンツ フィルタのパラメータをランタイムに更新する操作について説明します。
RTI Routing Serviceシェルを使用してコンテンツ フィルタを更新するには、まず、ディレクトリをEXAMPLE_HOME/ExampleCode/routingディレクトリに変更します。次に、シェルを開きます。このサンプルでは、管理コマンドはドメイン3に送信されます：
"C:\Program Files\rti_connext_dds-5.3.0\bin\rtirssh.bat" - domainId 3
この操作により、2つのRouting Serviceアプリケーションにコマンドを送信できるようになります。各コマンドには、2つの重要な要素が含まれています：
- コマンドを実行しているRouting Serviceインスタンスの名前
- コマンドが単一のエンティティに固有である場合（特定のtopic_routeなど）は、階層内のそのエンティティの識別子。この識別子は、それぞれ「::」で区切られた、親エンティティとコマンドを実行しているエンティティを含みます。
このケースでは、設定のこの部分でフィルタ式を更新することが推奨されます。
<routing_service name="Router1">
...
<domain_route name="DataDomain">
...
<session name="SessionForward">
<topic_route name="TemperatureForward">
...
<content_filter>
Routing Serviceの設定を更新するコマンドは、以下のパラメータを含みます：
update <target_routing_service>
[<entity_name>] [<xml_url>|<assignment_expr>]
[remote|local]
このサンプルでは、コンテンツがフィルタリングされたトピックに対して変更されたパラメータを含む、Filter-Update.xmlという名前のファイルを作成します。このファイルの値でRouting Serviceを更新するには、以下を入力します：
update Router1
DataDomain::SessionForward::TemperatureForward
Filter-Update.xml local
コマンドの最初のパラメータはルータの名前、次に変更している階層のエンティティ。3番目のパラメータは、更新情報を含むファイル名です。最後のパラメータは、ファイル パスがRouting Serviceアプリケーションではなく、Routing Serviceシェルにローカルであることを指定します。
WANを介してリアルタイム データを送信するサンプル - 更新 [ビデオ ファイルのダウンロード]
Luaの詳細
このサンプルでは、Luaを使用して関連データ セットを生成します。この機能に関する詳細は、 コミュニティ ポータルのこのサンプルで参照できます。
